一、概述

　　調節擋板風門用于風粉、煙氣等介質的流量調節，常用于以下場合：一、二次風比例，磨煤機，送、引風機入口的冷熱一次風道；循環煙氣管道等，煙氣流量（再循環煙氣管道）、磨煤機通風量和熱風溫度等。

       二、結構組成：

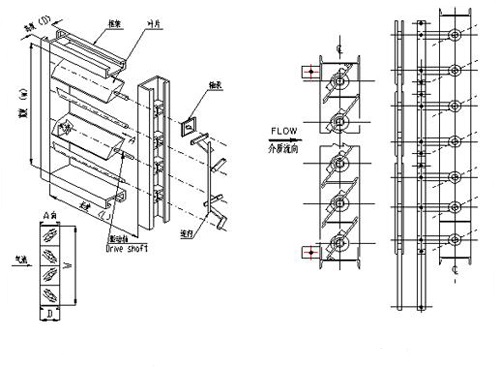

　　由結構框架、擋板葉片、密封片、前后軸封、軸承連桿系統及驅動裝置六部分組成。葉片由薄板沖壓整體焊接結構，調節擋板風門可由結構框架翼與風道焊接或法蘭連接。

        三、設備特點：

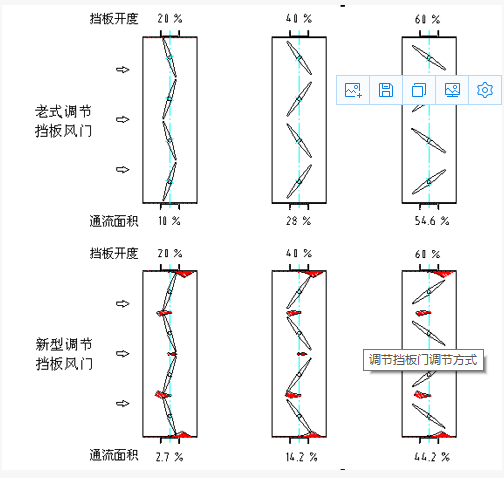

　　 1、良好的調節性能：擋板開度在0°-90°范圍內由電動執行器來保證，其阻力系數與開度之間接近線性關系。

　　 2、擋板葉片具有流線型導流翼形狀，改善氣流尾流均勻分配狀態，防止顫抖。可有效的降低顫抖劇烈時會(huì )造成密封與軸系的損壞。

       3、調節靈活性：電動執行器的驅動力矩參照煙風道的流量壓力溫度以及軸承和連桿的結構所有狀態來確定，優化設計驅動力所需轉動力矩。執行機構驅動桿與擋板風門的連桿采用輥軸連桿連接，使擋板調節時轉動自如。

　   4、 特殊要求時可作隔絕用，在既要調節又需隔斷的場合，可選用加強密封型使用。

       5、主要技術參數：    最高工作壓力：＜3000mmH2O

       最高工作溫度：＜420℃

       工 作 介  質：冷、熱風或煙氣

       行        程：0-90°

       全關漏 風 率：＜1%（密封型結構）

       四．訂貨需知

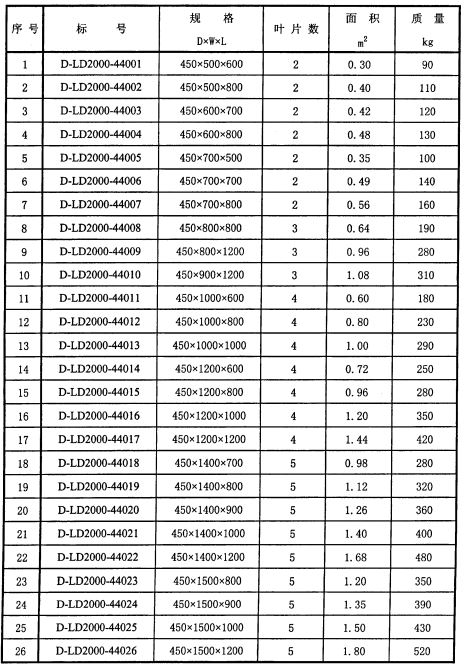

      調節擋板風門規格中的寬(W)、高(H)或內徑(D)是指門框的內徑尺寸，長度(L)是指調節擋板風門兩安裝法蘭面間的長度尺寸。

按用戶要求設計調節擋板風門的寬(W)、高(H)或內徑(D)及長(L)的尺寸。

       調節擋板風門在訂貨時須提出使用工況參數：

　    1、接口尺寸，工作介質

 　   2、最高工作壓力Pa，最高工作溫度℃

　    3、管路方向（水平/垂直/傾斜）

　    4、安裝位置（室內/室外）

 　   5、與管道間的連接方式（焊接/法蘭連接）
