廠家定制不銹鋼手動花瓣式風門

產品介紹

1-1Z215154339313

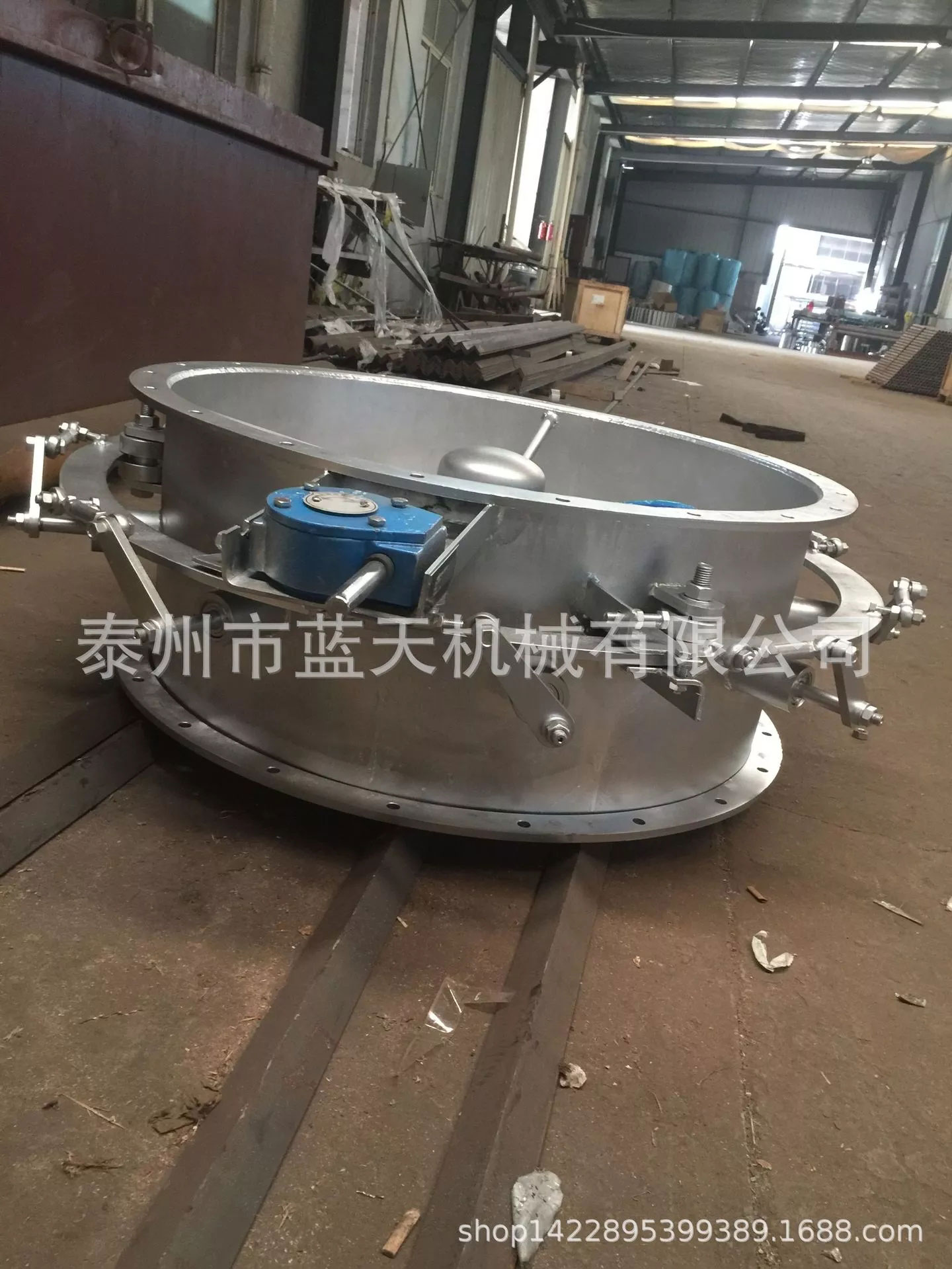

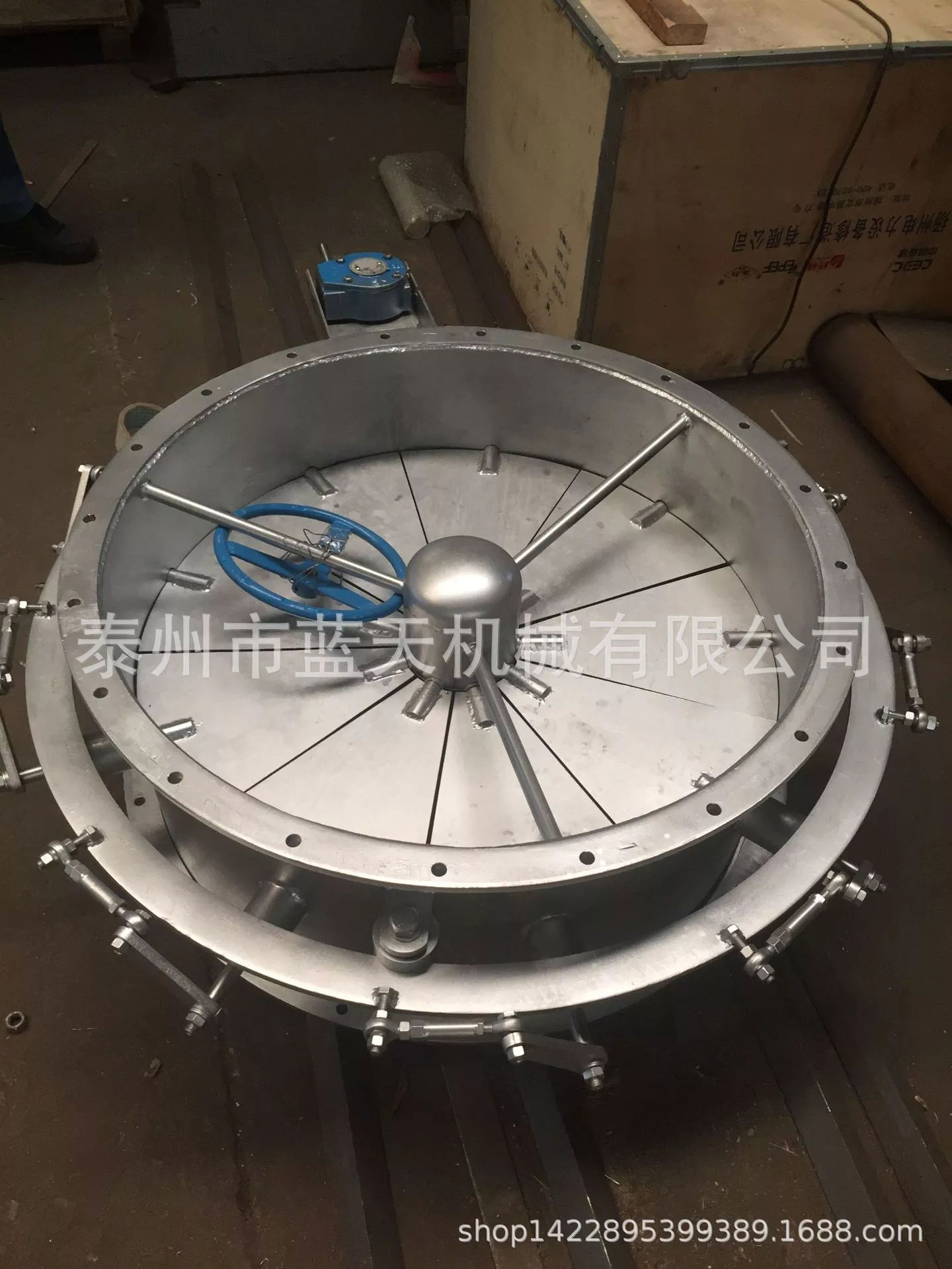

花瓣式風機調風門,涉及了風機調風門技術領域,解決了轉動不順暢,葉片難以調節的問題,包括機殼,機殼內部固定有多個支撐桿,支撐桿共同固定有中心塊,機殼內部轉動設置有多個調節葉片,機殼的側壁穿設有多個轉動軸,且于遠離調節葉片的一端固定有限位桿,機殼的外周壁固定有多個支座,多個支座于機殼周側共同轉動設置有擺動環,擺動環內開設有多個腰形槽;機殼外周側壁往復滑移設置有多個滑塊,滑塊遠離機殼的一側彈性設置有限位環.本實用新型通過擺動環帶動限位桿和轉動軸進行一定角度的擺動,使得調節葉片的調節更加順暢,避免了卡死現象,通過限位環將限位桿鎖緊,使得調節葉片調節后更加牢固.
